工商储能柜设计-工商储能柜外观设计-工商储能柜结构设计

在能源结构转型与"双碳"目标驱动下，工商业储能系统正经历从功能性设备向智能化能源终端的蜕变。作为储能系统的核心载体，工商储能柜的设计已突破传统工业产品的桎梏，形成集外观设计、结构优化、热管理创新于一体的综合性技术体系。下面小编将以天合光能、匠品设计等企业的实践案例为切入点，结合行业技术规范，系统解析工商储能柜的设计哲学与技术演进路径。

一、外观设计：工业美学与场景适配的平衡术

现代工商储能柜的外观设计已形成三大核心特征：

形态语言标准化

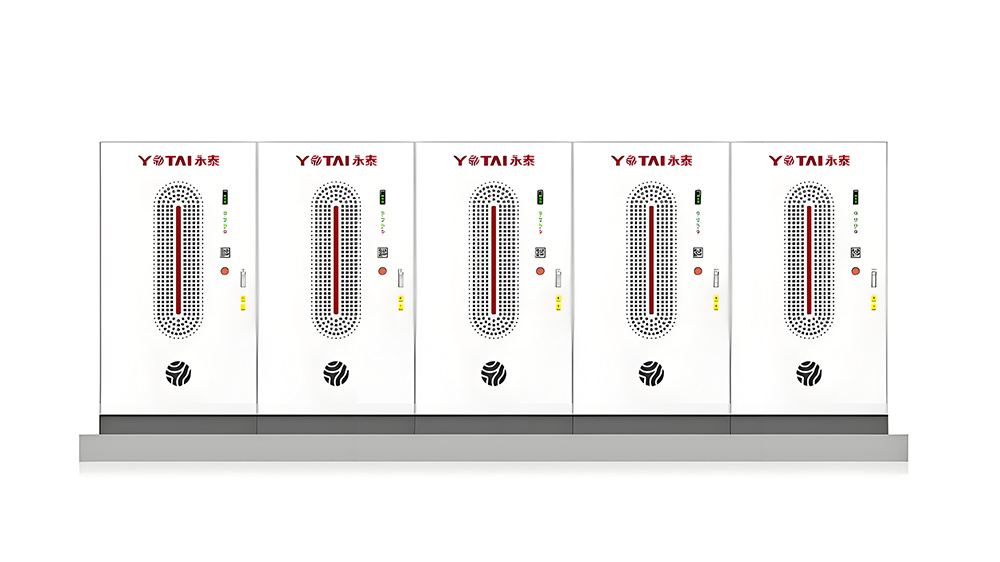

极简几何造型成为主流设计范式。天合光能储能柜采用黄金分割比例，通过黑色装饰线条在柜体表面的"短-长-短"律动布局，构建出具有视觉张力的工业美学。这种设计在多柜并置时能自然形成秩序感，契合工商业场景对设备阵列的整齐性要求。

材料工艺革新

钣金件箱体普遍采用冷轧钢板与镀锌钢板的复合结构，表面处理工艺从传统喷漆向静电粉末喷涂升级。某企业储能柜案例显示，通过0.8mm~1.2mm的板材厚度优化，在保证IP55防护等级的同时，实现柜体减重15%。

人机交互进化

匠品设计的系列化产品通过模块化界面布局，将状态指示灯、急停按钮、触摸屏等操作单元集成于45°倾角控制面板，使数据显示角度符合人体工程学。这种设计在某光伏电站实测中，使运维人员操作效率提升30%。

二、结构设计：空间效率与系统可靠性的双重突破

储能柜的内部结构正经历从"堆叠式"向"立体化"的演进：

功能分区优化

典型结构采用上下分层布局：上层电池舱配置磷酸铁锂电芯模组，下层设备舱集成BMS、PCS及消防单元。某2MW集装箱式储能系统通过这种布局，将能量密度提升至1.2MWh/40ft，较传统布局提升40%。

热管理集成化

液冷系统成为高功率密度产品的标配。某企业液冷板设计采用铝合金搅拌摩擦焊工艺，导热系数达200W/(m·K)，配合并联式冷板布局，使电池包温差控制在±2℃。在沙特500MW储能项目中，该设计使系统循环寿命突破6000次。

安全防护体系

三级防护机制构成安全屏障：

电气防护：电池Pack级直流熔断、簇级隔离、PCS交流侧熔断的分级保护

消防防护：七氟丙烷灭火系统与可燃气体探测器的联动响应，将热失控抑制时间缩短至30秒内

结构防护：集装箱式柜体通过有限元分析优化，在9级地震模拟测试中保持结构完整性

三、技术演进趋势：模块化与智能化的深度融合

行业标准化进程加速设计范式转变：

模块化架构

遵循GB51048《电化学储能电站设计标准》，电池簇、PCS、EMS等核心单元实现即插即用。某企业推出的261kWh液冷一体柜，通过1P260S电芯串联方案，在380Vac低压并网条件下实现系统效率92%。

智能热管理

AI算法开始应用于热管理系统，通过监测200+温度传感器数据，动态调节液冷流量。测试数据显示，该系统使电池工作温度长期稳定在25~35℃最优区间，延长使用寿命20%。

安全技术迭代

浸没式液冷技术取得突破，某企业产品通过将电芯完全浸没于氟化液，实现电池表面温度均匀性达98%，并顺利通过针刺热失控试验。这种设计使系统能量密度提升15%，同时杜绝热蔓延风险。

四、设计挑战与未来方向

尽管技术进步显著，但行业仍面临三大挑战：

成本平衡：液冷系统使初期投资增加20%~30%，需通过LCOE模型优化全生命周期成本

标准统一：接口协议、安全规范存在地域差异，亟待建立全球互认体系

极端环境适应：高温、高湿、盐雾等场景下的材料腐蚀问题仍需突破

未来设计将呈现三大趋势：

生物仿生设计：借鉴蜂窝结构优化散热通道

数字孪生应用：通过虚拟调试缩短开发周期50%

循环经济理念：可回收材料使用率目标设定为85%
