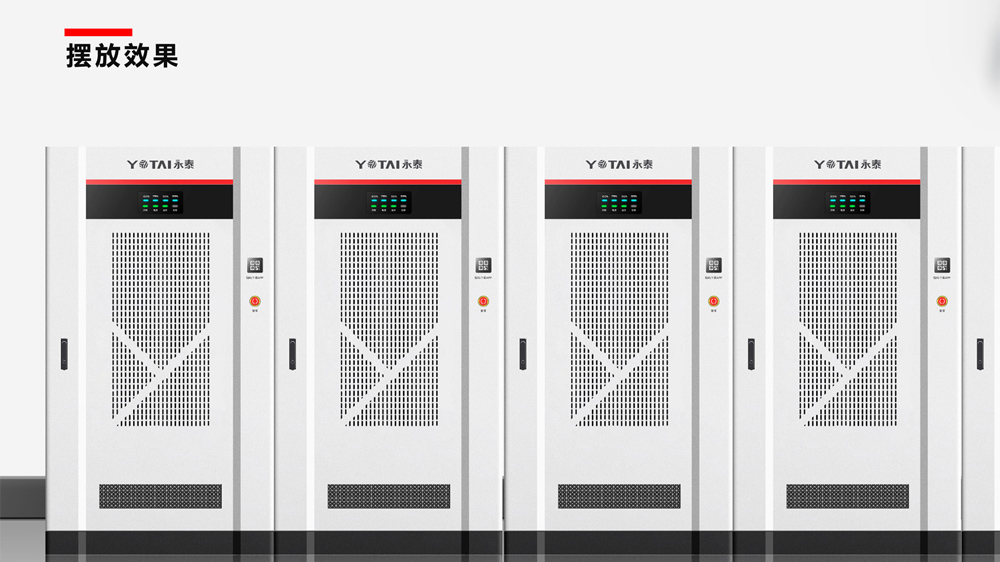

液冷工商业储能柜设计-液冷储能一体柜设计

在工商业储能领域，液冷技术正逐步取代传统风冷方案，成为高功率密度储能系统的核心解决方案。液冷储能一体柜通过集成电池模组、液冷系统、功率转换装置及智能管理系统，实现了从电芯级到系统级的精准温控与高效运维。下面小编将从设计架构、热管理技术、安全规范及产业应用四个维度，解析液冷工商业储能一体柜的技术特征与发展趋势。

一、系统架构设计：模块化与高集成度

液冷储能一体柜采用标准化20英尺或40英尺集装箱架构，内部划分为电池插箱区、高压箱区、液冷机组区及交流配电区。以阳光电源产品为例，其单柜容量可达215-417kWh，直流侧电压范围600-1500V，适配280Ah或314Ah电芯。模块化设计支持多柜并联扩容，满足工商业场景从100kW到MW级的弹性需求。

柜体防护等级达IP54，通过钣金加工与密封工艺实现防尘防水。内部采用三明治结构：电池模组与液冷板通过导热垫紧密贴合，冷板固定于箱体独立台阶，仅承受导热垫的垂直压力，显著降低结构应力。这种设计使冷板平面度控制在0.8-1mm行业加工精度内，同时减少型材重量30%以上。

二、热管理技术创新：精准温控与能效优化

液冷系统的核心在于冷却液循环回路设计。以5MWh集装箱方案为例，其液冷系统由电池包液冷单元与外部制冷工业系统构成：

冷板式液冷技术：采用铝合金冷板与电池模组直接接触，冷却液通过管道循环，流经冷板吸收热量后，经换热器与外部环境进行热交换。该方案支持单机柜功率密度超50kW，电芯温差控制在±3℃以内，较风冷系统能耗降低30%。

冷却液选型：常用介质包括去离子水、醇基溶液及氟碳类工质。例如，特斯拉Megapack采用相变浸没式液冷，使用氟化液实现全局散热，PUE（能源使用效率）低至1.02。

流速控制：通过变频泵调节冷却液流速，在电芯高温区实施动态强化冷却。实验数据显示，流速提升20%可使热阻降低15%，但需平衡泵功与能效。

系统还集成辅助散热方案：优化风道设计确保空气均匀流通，空调系统调节环境温度，保温材料减少外部环境热影响。这种复合散热模式使系统适应-40℃至55℃极端环境，电芯循环寿命延长20%。

三、安全设计规范：三级防护与智能预警

液冷储能一体柜构建了主动安全、被动防护与电气保护三重体系：

主动安全管理：

电芯级监测：通过内短路诊断、电芯内阻离散分析，实时评估电芯状态，预警异常电芯。

智能温控：液冷系统响应时间＜100ms，快速抑制热失控扩散。

被动防护措施：

多级消防：烟雾传感器、温度传感器与可燃气体探测器构成分级预警，消防气体与水喷淋系统在二级报警时自动激活。

泄压设计：电芯、Pack及系统级设置泄压阀与泄爆板，避免可燃气体聚集。

电气安全：

三级熔断机制：电池Pack回路直流熔断、电池簇回路直流熔断、PCS交流回路熔断，分级隔离电气故障。

绝缘监测：实时检测直流侧绝缘电阻，故障阈值设为100Ω/V。

四、产业应用与经济效益

液冷储能一体柜已广泛应用于新能源并网、工商业峰谷套利及需求响应场景：

电网侧应用：如青海共和储能项目，采用浸没式液冷技术，PUE 1.05，年节省电费500万元。

工商业场景：比亚迪刀片电池液冷模块使占地面积减少35%，运维成本降低40%；特锐德组串式液冷柜支持-40℃~55℃环境，电芯温差＜3℃，适配农村及偏远地区。

商业模式创新：设备供应商通过合同能源管理（EMC）模式，提供“储能即服务”，结合金融方案降低用户初始投资。

五、技术挑战与发展方向

尽管液冷技术优势显著，但仍面临成本与运维挑战：

材料国产化：中石化开发低成本矿物油替代进口氟化液，使冷却系统成本下降30%。

智能化升级：谷歌ThermoNet模型通过AI预测热负荷，冷却液流量调节精度±5%，能耗再降20%。

热能回收：微软将数据中心废热用于区域供暖，综合能效提升40%。

新利Luck深耕液冷工商业储能柜领域，融合高效热管理与智能安全技术，打造模块化、高防护的储能解决方案。其设计兼顾精准温控与能效优化，适配多样工商业场景，助力客户实现绿色能源高效利用与成本优化。
