在智能制造与工业4.0的浪潮下，工业设备外观设计已从单一的实用主义转向功能与美学的双重追求。钣金设备作为工业领域的核心组成部分，其外观设计不仅承载着防护、散热、装配等基础功能，更成为企业品牌价值与技术实力的直观载体。本文结合钣金工艺特性与现代设计理念，探讨钣金设备外观设计的创新路径。

一、钣金工艺对外观设计的约束与赋能

1.1 材料特性与造型边界

钣金材料（如不锈钢、铝合金）的薄板特性决定了其加工方式以剪切、折弯、冲压为主，相较于塑胶件，其造型自由度受限。例如：

折弯角度限制：通常需控制在90°-120°以避免回弹变形，导致曲面设计需采用分段式直线拟合。

装配公差要求：钣金件拼接间隙需控制在0.5mm内，倒角设计成为隐藏加工误差的关键手段。

1.2 表面处理工艺的美学价值

表面处理直接影响外观质感与耐久性：

喷塑工艺：通过静电吸附粉末涂料，可实现哑光、纹理等多种效果，如某品牌激光切割机采用砂纹面处理，有效减少指纹残留。

拉丝工艺：在控制面板区域应用横向拉丝，既增强金属质感，又可隐藏细微划痕。

1.3 成本控制的平衡艺术

钣金加工的"单件高成本、免模具"特性要求设计需兼顾美学与经济性：

结构简化：将复杂曲面拆解为标准折弯组合，如某品牌折弯机将侧板设计为三段式拼接，降低激光切割成本。

功能集成：将散热孔与装饰线条结合，既满足空气动力学需求，又形成视觉韵律感。

二、钣金设备外观设计的核心原则

2.1 功能性优先的模块化设计

人机交互优化：操作面板倾斜15°设计，符合人体工程学视角；紧急停止按钮采用红色凸起设计，误触率降低40%。

维护便利性：后开门设计结合快拆铰链，使内部线路检修时间缩短至传统设计的1/3。

2.2 品牌DNA的视觉传达

色彩管理系统：某机床企业建立专属色卡体系，主色调采用深空灰（RAL7021），搭配警示黄（RAL1021）形成高识别度。

比例与节奏：通过黄金分割确定设备主体与底座比例，如1400mm高度设备采用900mm基座，形成稳定视觉感受。

2.3 环境适应性的设计策略

防腐蚀方案：沿海地区设备采用316L不锈钢基材+氟碳喷涂，盐雾测试达1000小时无锈蚀。

散热美学：将散热鳍片设计为渐变排列，既提升散热效率，又形成光影渐变效果。

三、创新案例详情解析

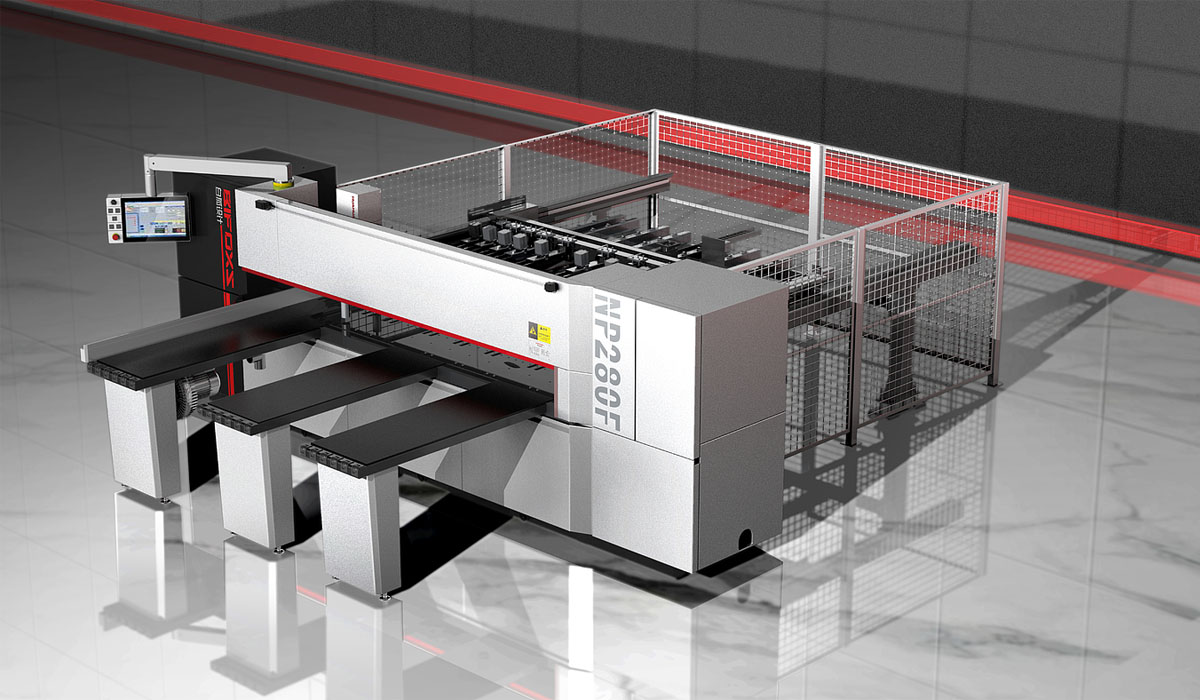

3.1 桦桦数控机床外观设计

工艺突破：采用2mm厚铝合金整体成型，通过CNC精密加工实现0.2mm精度控制。

交互创新：将传统物理按键升级为电容触控屏，屏幕倾斜角度可三档调节，适配不同身高操作者。

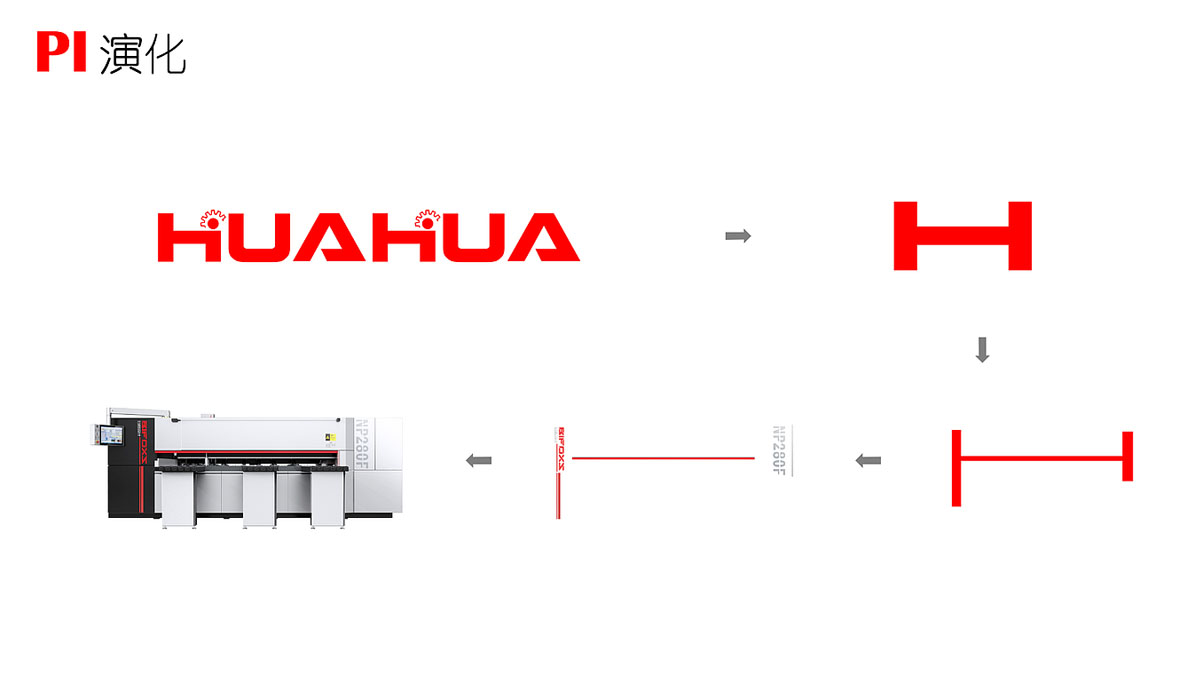

品牌表达：侧板激光雕刻企业LOGO，结合背发光设计，形成独特品牌印记。

3.2 自动化产线钣金机架设计

模块化体系：设计标准接口单元，支持快速重组生产线配置。

安全设计：所有外露边角采用R10圆角处理，危险区域加装亚克力防护罩并集成安全光栅。

管线管理：顶部走线槽与设备主体无缝衔接，电缆捆扎间距标准化，提升检修效率。
