工业控制柜设计-控制柜外观设计-控制柜结构设计

据了解，工业控制柜作为自动化系统的核心载体，设计的水平会直接影响设备运行的稳定性与效率。所以，在智能制造时代，控制柜设计已从单一功能实现转向系统性工程优化。外观设计需兼顾工业美学与防护性能，采用抗腐蚀材料与模块化造型，既适应复杂工况又便于维护。下面就由新利Luck的小编来为大家详细介绍关于工业控制柜的外观设计和结构设计。

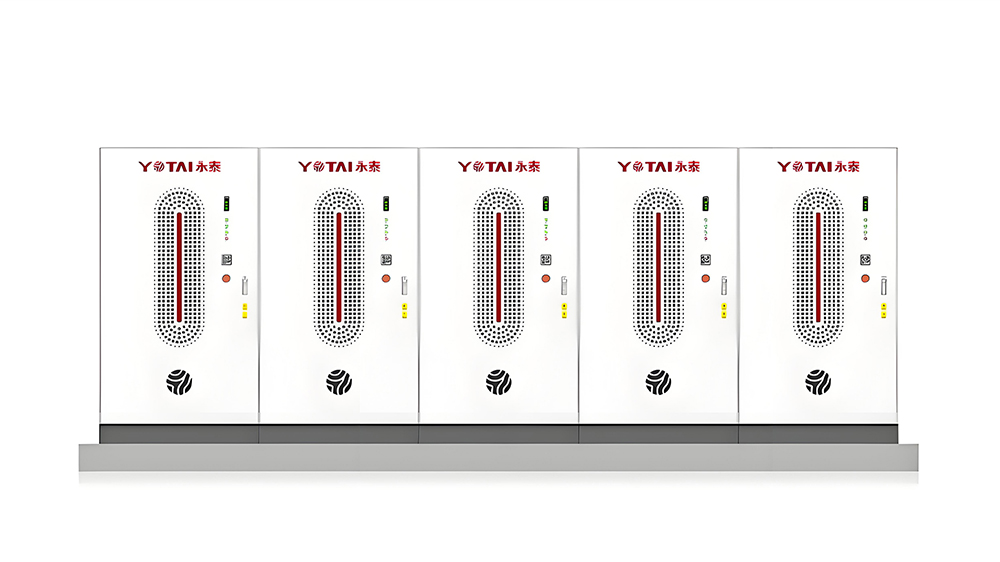

一、工业控制柜外观设计

1. 材料选择与防护性能

材质：优先选用冷轧钢板（SPCC）、不锈钢（SUS304）或铝合金，需根据环境腐蚀性、成本及重量要求权衡。例如，化工场景需采用316L不锈钢以抵抗酸碱腐蚀。

防护等级（IP代码）：依据IEC 60529标准确定，室内常规场景建议IP54，户外或高粉尘环境需达到IP65以上。

2. 色彩与标识管理

安全色标准化：遵循GB 20653-2020规范，急停按钮采用红色，警示区域使用黄色，电源模块标识蓝色。

丝印与激光雕刻：柜体表面需标注设备名称、电压等级、生产日期及厂商信息，确保长期可读性。

3. 散热与人性化设计

自然散热：百叶窗式进风口配合顶部排风扇，形成空气对流通道。

强制散热：高功率设备（如变频器）需独立风道设计，搭配热管散热器或空调系统。

操作友好性：柜门开启角度≥120°，铰链采用隐藏式设计，避免碰撞风险。

二、工业控制柜结构设计

1. 内部布局原则

分层设计：

上层：弱电控制单元（PLC、HMI）

中层：强电模块（断路器、接触器）

下层：电源滤波器及接地端子

热区隔离：发热元件（如电源模块）与敏感器件（如模拟量输入）间距≥200mm。

2. 线缆管理方案

走线槽规划：采用U型镀锌线槽，强弱电分槽布置，线槽宽度预留30%冗余空间。

端子排设计：数字量与模拟量端子分区排列，每回路标注线号及功能说明。

屏蔽处理：高频信号线采用双绞屏蔽电缆，接地端单点连接至汇流排。

3. 模块化与扩展性

背板式安装：使用DIN导轨固定模块，支持快速插拔维修。

预留接口：柜体顶部预留20%空位，便于后续增加IO模块或通讯网关。

子母柜设计：大型系统采用主控柜+扩展柜架构，通过航空插头对接。

三、工业控制柜设计注意事项

1. 标准合规性

电磁兼容（EMC）：符合IEC 61000-6-2标准，关键回路加装磁环或滤波器。

抗震性能：依据GB/T 2423.10进行振动测试，柜体固定螺栓需配防松垫圈。

2. 环境适应性

高温场景：沙漠地区控制柜需配置热交换器，内部温度控制在45℃以下。

低温场景：北方冬季需加装加热模块，防止冷凝水结冰。

3. 可维护性优化

快速检修设计：关键模块（如电源）设置独立检修门，无需拆卸主柜体。

故障诊断辅助：柜内安装LED照明条，门内侧粘贴接线图及故障代码表。

4. 成本控制策略

标准化选型：优先选用通用型元器件（如施耐德C65断路器），降低备件库存压力。

钣金工艺优化：采用激光切割+数控折弯，减少焊接变形，提升装配精度。

以上就是今天小编结合网络整理的相关内容，所以我们了解到，工业控制柜设计是功能实现与工程艺术的结合，需在安全、可靠、经济三大维度寻求最优解。随着工业4.0推进，智能化（如物联网模块集成）与轻量化（碳纤维材料应用）将成为下一代设计趋势。如果您这边有工业控制柜设计方面的需求，可以直接与我们联系，面为您提供报价周期方案参考。
